★CEATEC 2007のOSRAM様ブースでのLE UW E3B （新型通称1,000Lumen
OSTAR）のプレゼンテーション用ライトのTNC制作版です。CEATEC展示の際に時間的制約から僅かながら図面どおりに制作出来なかった箇所を、ショー終了後にTNCに依頼してほぼ完璧に図面どおりに制作したものです。
・
事実上設計者の意図する形状のパーフェクト版と言えると思います。
・シングルLEDライトでは世界トップのlumen値になると思います。
・ROF factory
新型温度監視付きコンバーターCV06 Ver.2= LE UW E3B用コンバーター＋OSRAM OSTAR
LE UW E3B QY 5D使用の高出力インテリジェントライトです。
★ライト制作費回収＝今後の開発費捻出のため出品いたします。
１：ボディー・デザイン／設計、コンバーター設計・制作はROF
factoryさんです。６週間のハードワークの結晶です。
・ボディーはコスト度外視のデザインです。 2D CAD, 3D CAD, から3Dレンダリングまで行ってデザイン／設計しています。
・コンバーターは、知る人ぞ知るROF factoryさんならではの温度監視付きのインテリジェントタイプです。

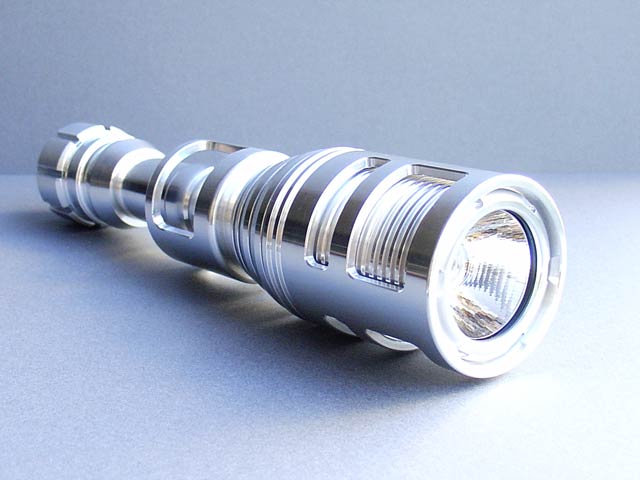

２：ボディー制作（旋盤加工など）：TNCのChris氏自身の制作です。
２−２：

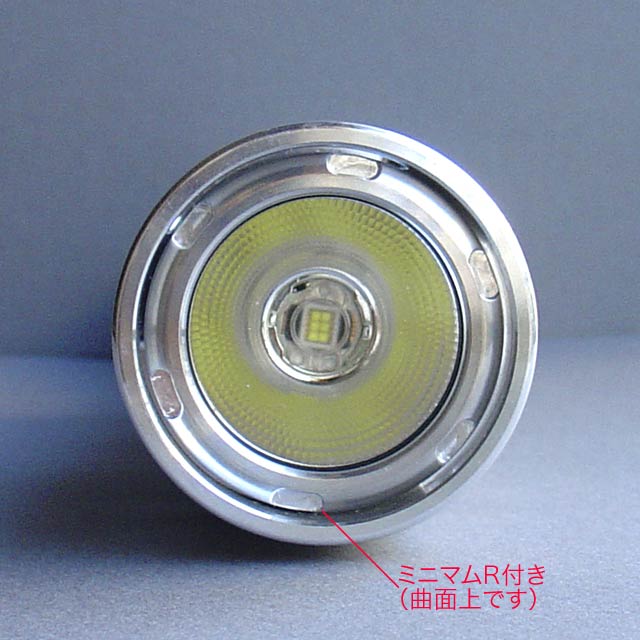

ショーモデルで不可能だった各部のミニマムRが取れています。特に難しい先端部の曲面上の楕円形の凹み周囲にもミニマムRを取ってあります。（本来はモールディングで制作する加工です。） また、アウターヘッドの「窓」のサイズ／プロポーションが図面通りになっています。
３：ボディー素材：6061-T651：米国製航空機アルミ（本当に大手航空機メーカーさんに使われているアルミです。）
３：LED：OSRAM社 新型OSTAR LE UW E3B bin QY 5D
・QYランク＝820Lumen〜970Lumen@700mAですが、900+Lumen@700mAと思われる良いLEDだと思います。
・5DカラーはCx：0.305-0.315, Cy：0.311-0.329：CIEの純白の定義のD65を含みます。CIEに従えば最も理想的な純白に近いbinです。（判り易いところではLuxeonのX0に含まれる座標です。X0よりCx,
Cy共に最大値が小さく＝幅が狭い。D65(6504K)付近又は多少高めの色温度になります。

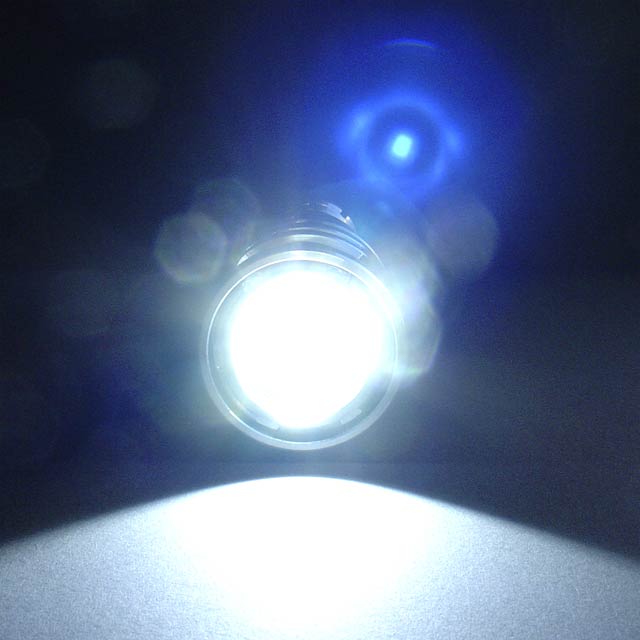

４：光束：
Boost時、約800+ Torch
Lumen 、SF-Vを超える明るさです。（積分球等測定機輸入元のオーシャンオプティック社さんが測定した250Torch
Lumenライトと出品ライトの相対値から比例算出。）
５：
ROFさんの新型オリジナル・インテリジェント昇圧コンバーターCV06 Ver.2
★初期点灯時常にLowで0.5秒以内のON/OFF操作でモード切り替えが可能です。
5-1：
出力は
・点灯時は常にLowスタートです。
・
Low：約30mA：約36Torch Lumen
・Mid：
約150mA：約215Torch Lumen
・High： 約350mA：約420+Torch Lumen：
・Boost：約
800mA：約800+Torch Lumen, (ピーク時約840Torch Lumen、1,000LED Lumenオーバーです。）
・Blink（２回点滅）>ファーストブリンク
>ストロボ
（３回点滅）>ウェーブ
>ハートビート
（４回点滅）>ハイ／ロー
>マーカー
（１０回点滅）>SOS
上記以外>>Lowに戻ります。
★Highは機器全体で50lm/WattというLED業界大手メーカーさんの家庭用電源トップに匹敵する発光効率を昇圧コンバーターで実現しています。
LED電力消費6.8W前後、ライト全体で8.4W未満のため４セルに最適でランタイムも１時間以上になると予想されます。
★コンバーターICの温度監視が有るのでBoostでも熱暴走は起きませんが、バッテリーの為に連続使用はHighまでを推奨致します。
5-2：保護機能
・コンバーター入力極性保護（バッテリーを＋／ー逆に入れても壊れません。「＋」をヘッド方向に向けて入れて下さい。）
・コンバーター熱保護機能：温度監視による照度（出力）自動調整によりコンバーター温度が80℃を超えると照度を半分にし、一定時間後にも80℃の場合、更に半分に落とします。その後温度が下がると照度を上げます。
6：使用電源：CR123x4本、RCR123x4本、(17670x２本、Boost出力が下がります。）
7：注意事項
7-1：ストロボが強力です。光過敏発作を起こす可能性が有りますのでご注意下さい。他人に向けない事、及びご自身にもご注意下さい。
7-2：光源(LED)を直接見ないで下さい。また人間及び動物の眼を直接照射しないで下さい。
7-3：お子様の手に届かない様に保管して下さい。またお子様のおもちゃにしない様にお願い致します。
7-4：リチウムイオン充電池は必ず保護回路付きを使用し、更にリチウムイオン充電池使用の基本的注意事項を考慮の上ご使用下さい。（変形した電池の使用、電池の混用、放電状況／電圧が異なる電池の使用等は絶対にお止め下さい。）
7-5：分解しないで下さい。ヘッドの分解は保証無効となります。
7-6：バッテリーは一次電池、二次電池含め全て同じブランドの新品又は同等に充電したバッテリーをお使い下さい。絶対に使用中電池と新品（又は満充電）の電池を混ぜないで下さい。交換時には４個全てを交換して下さい。
8：ボディーは、テールプッシュスイッチ、全天候防水（防滴）
9：OSRAM OSTAR LE UW E3BはTj Max（ジャンクション温度）150℃と耐熱性に優れています。
★１年保証付きです。通常のご使用以外の分解／不注意／落下等のミス／誤用は保証対象外です。
★Boostモードは温度監視付きで電池１セットでの耐久テスト済みですが、通常はHighまでをメインにお使い下さい。主観的意見ですが、Highの効率の良さと明るさのバランスは素晴らしいと思います。
★ご注意：ベア・アルミボディーの為僅かな傷はございます。ご了解の上、御入札下さい。一応目立つ傷が無い事を確認しての出品です。（傷の許容度は個人差がございますので、落下等によらない細かい傷、磨く事で消える傷はご容赦下さい。）
★ご注意：テールキャップは定期的にグリスなどで潤滑して下さい。（僅かで充分です。）
★ご注意：ライトを分解された場合は保証無効になります。原則としてバッテリー交換（テールキャップの開け閉め）以外のボディーの分解は保証無効となります。
|
